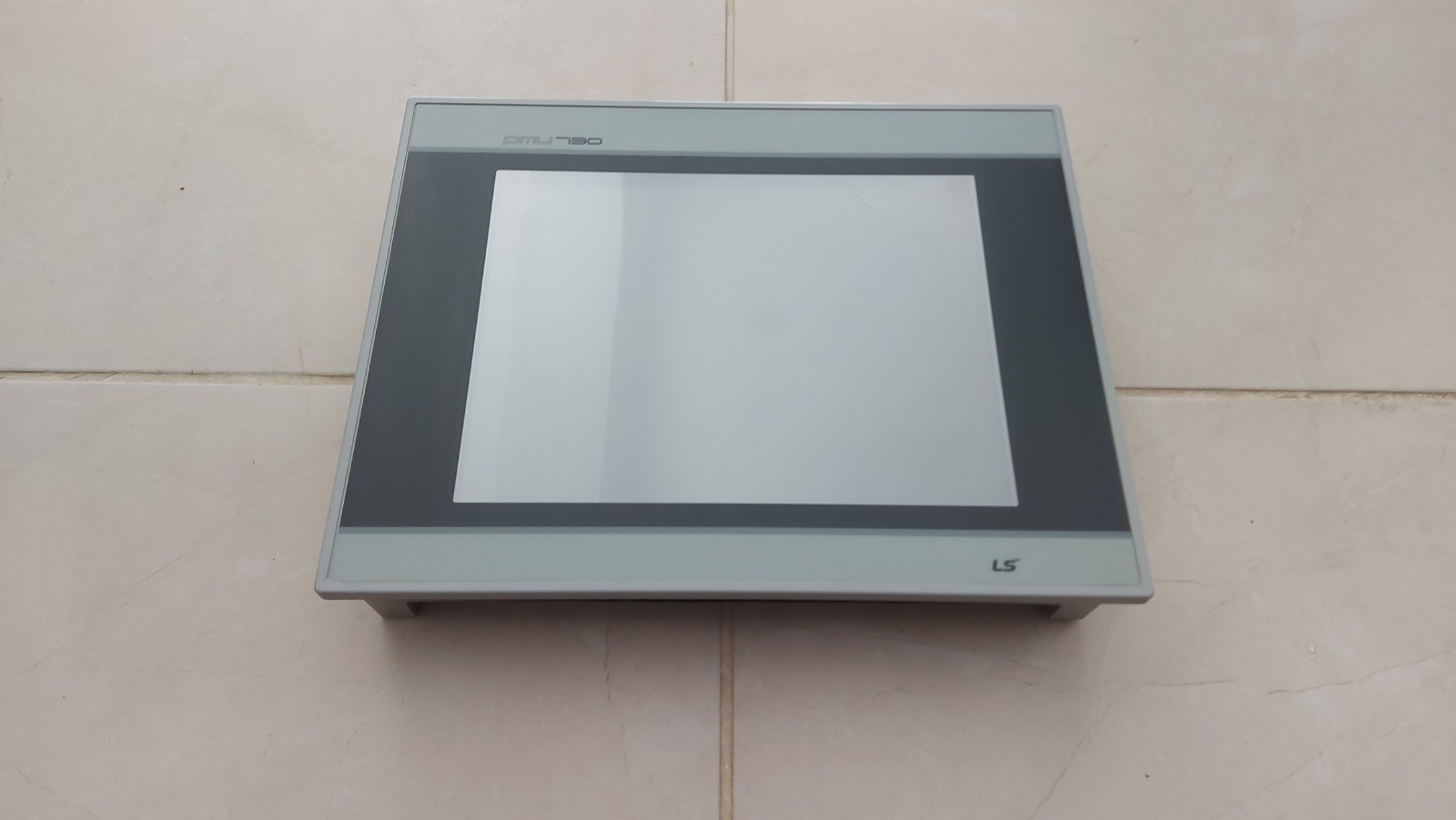

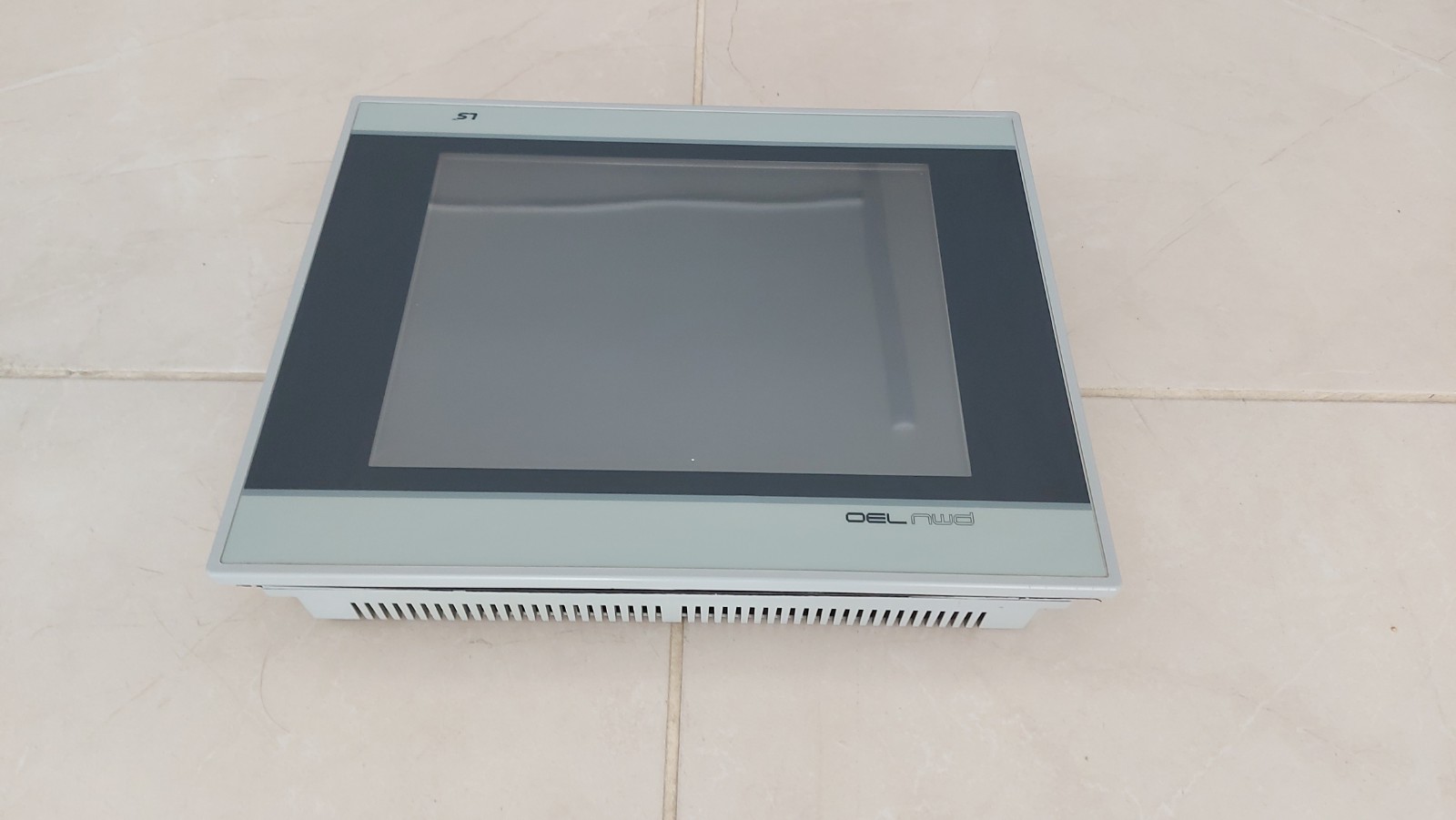

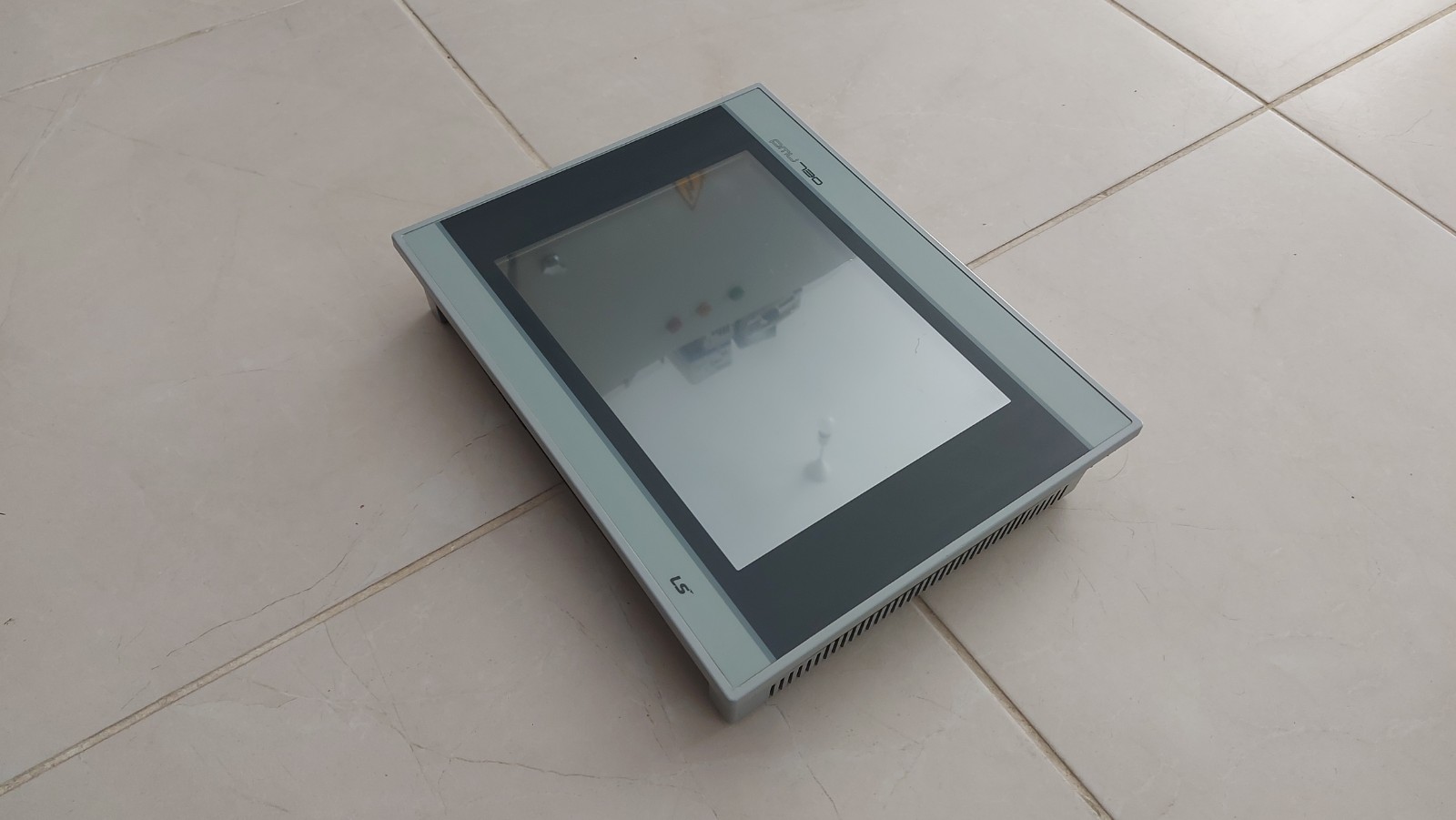

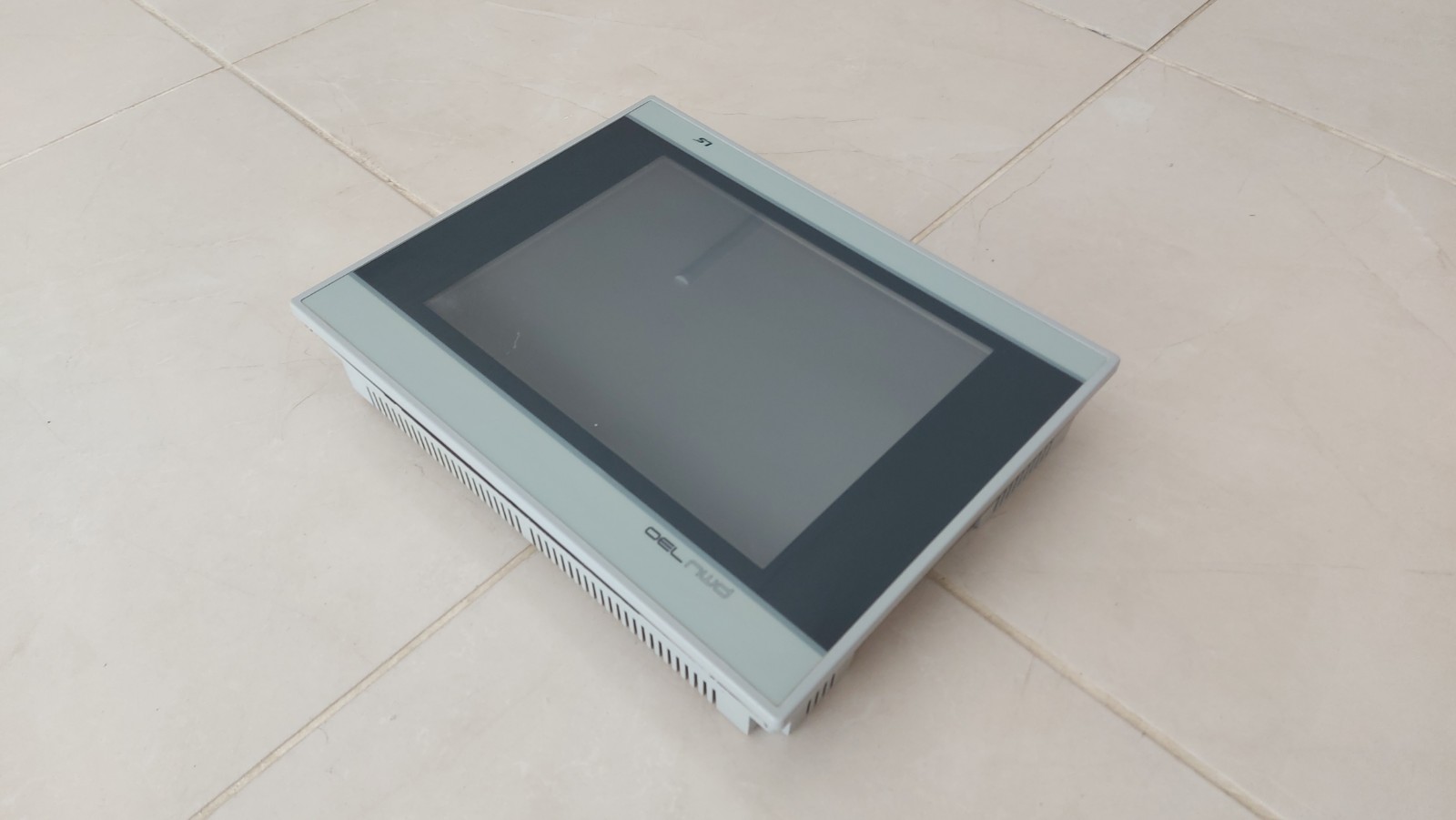

PMU-730TTS LS Electric 10,4 İnç TFT Dokunmatik Operatör Paneli

PMU-730TTS, LS Electric (LG Industrial Systems) PMU-730 serisine ait 10,4 inç renkli TFT dokunmatik HMI operatör panelidir. Endüstriyel otomasyon sistemlerinde PLC, inverter, servo sürücü ve diğer kontrol ekipmanlarından gelen bilgilerin operatör tarafından izlenmesini ve makinenin dokunmatik ekran üzerinden yönetilmesini sağlar.

PMU-730TTS modeli 800 × 600 piksel çözünürlüklü renkli TFT ekran, 4 MB ekran veri hafızası ve analog dokunmatik panel yapısıyla özellikle makine kontrolü ve proses izleme uygulamaları için geliştirilmiştir. Ürün 85–264 V AC besleme aralığında çalışır.

PMU-730TTS Teknik Özellikleri

PMU-730TTS, 10,4 inç TFT renkli ekranı sayesinde operatöre grafik tabanlı bir kontrol arayüzü sunar. 800 × 600 çözünürlük; proses değerleri, alarm ekranları, trendler, butonlar, göstergeler ve makine durumlarının anlaşılır biçimde görüntülenmesine olanak sağlar.

Öne çıkan özellikleri:

• Ürün kodu: PMU-730TTS
• Marka: LS Electric / LG Industrial Systems
• Seri: PMU-730
• Ekran: 10,4 inç renkli TFT
• Çözünürlük: 800 × 600 piksel
• Dokunmatik: Analog dokunmatik panel
• Ekran veri hafızası: 4 MB
• Besleme: 85–264 V AC
• RS-232C haberleşme portu
• RS-422 haberleşme portu
• Dahili printer bağlantı portu
• Data logging desteği
• Recipe fonksiyonu
• F-net ve R-net için opsiyonel haberleşme modülleri
• Panel ölçüsü: yaklaşık 305 × 239 × 55 mm
• Panel kesim ölçüsü: 295 × 229 mm

PMU-730TTS Ne İşe Yarar?

PMU-730TTS, operatör ile makine otomasyon sistemi arasında görsel ve dokunmatik bir kontrol arayüzü oluşturur. PLC tarafından kontrol edilen bir makinede sıcaklık, basınç, hız, sayaç, üretim miktarı veya alarm durumları gibi bilgiler HMI ekranında gösterilebilir.

Operatör aynı ekran üzerinden makinenin çalışma parametrelerini değiştirebilir, çalışma komutları verebilir ve oluşan alarmları takip edebilir. Bu nedenle PMU-730TTS; yalnızca bir ekran değil, otomasyon sisteminin operatör tarafından yönetilmesini sağlayan önemli bir HMI operatör panelidir.

10,4 İnç TFT Ekran ve 800 × 600 Çözünürlük

PMU-730TTS'nin 10,4 inç renkli TFT ekranı, PMU-730 serisinin önemli özelliklerinden biridir. 800 × 600 çözünürlük sayesinde karmaşık makine ekranları, grafikler ve proses bilgileri tek bir arayüz içerisinde düzenlenebilir.

Renkli grafik ekran yapısı sayesinde farklı çalışma durumları görsel olarak birbirinden ayrılabilir. Örneğin normal çalışma, uyarı ve alarm durumları farklı ekran objeleriyle operatöre aktarılabilir.

Haberleşme Özellikleri

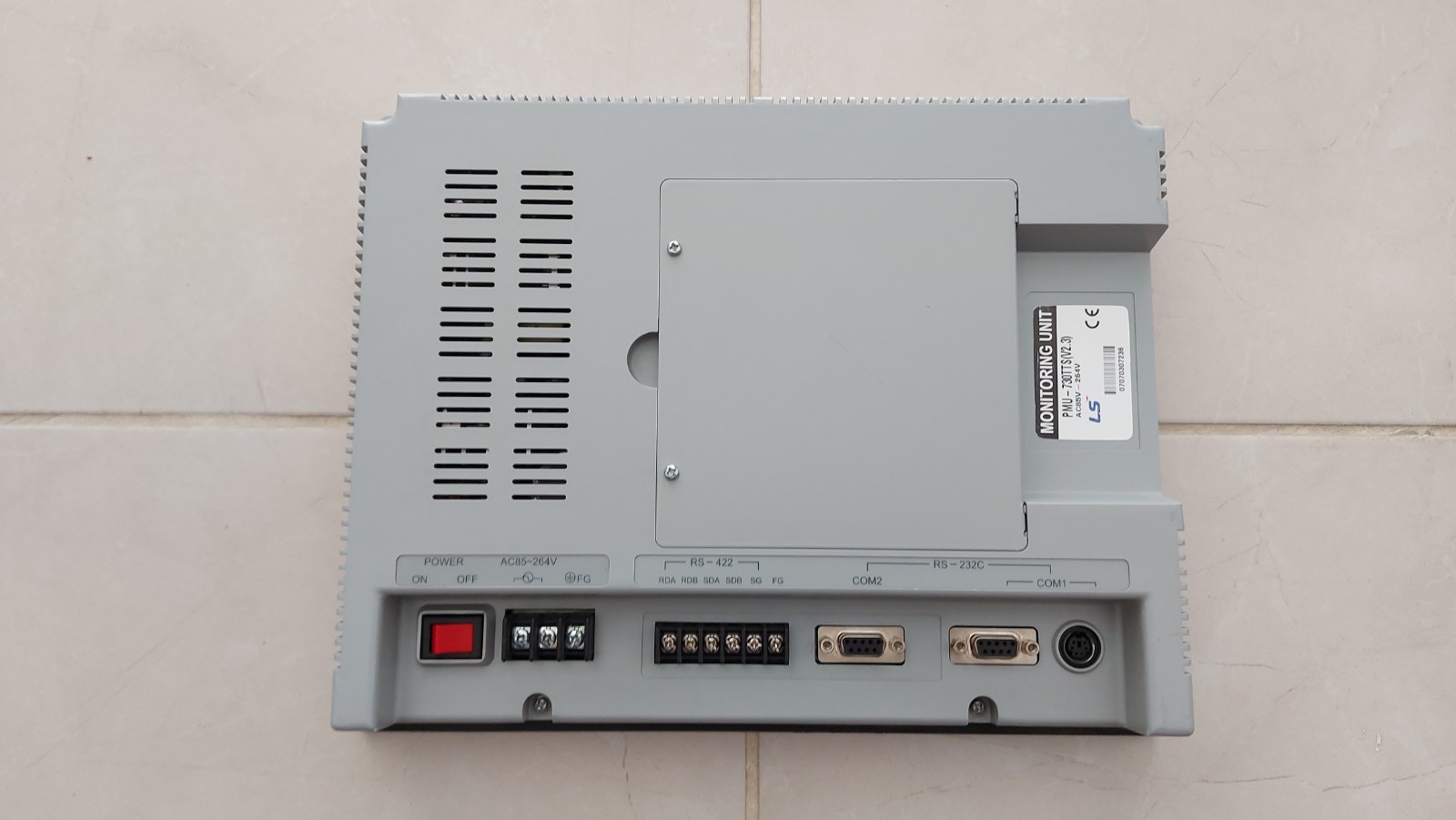

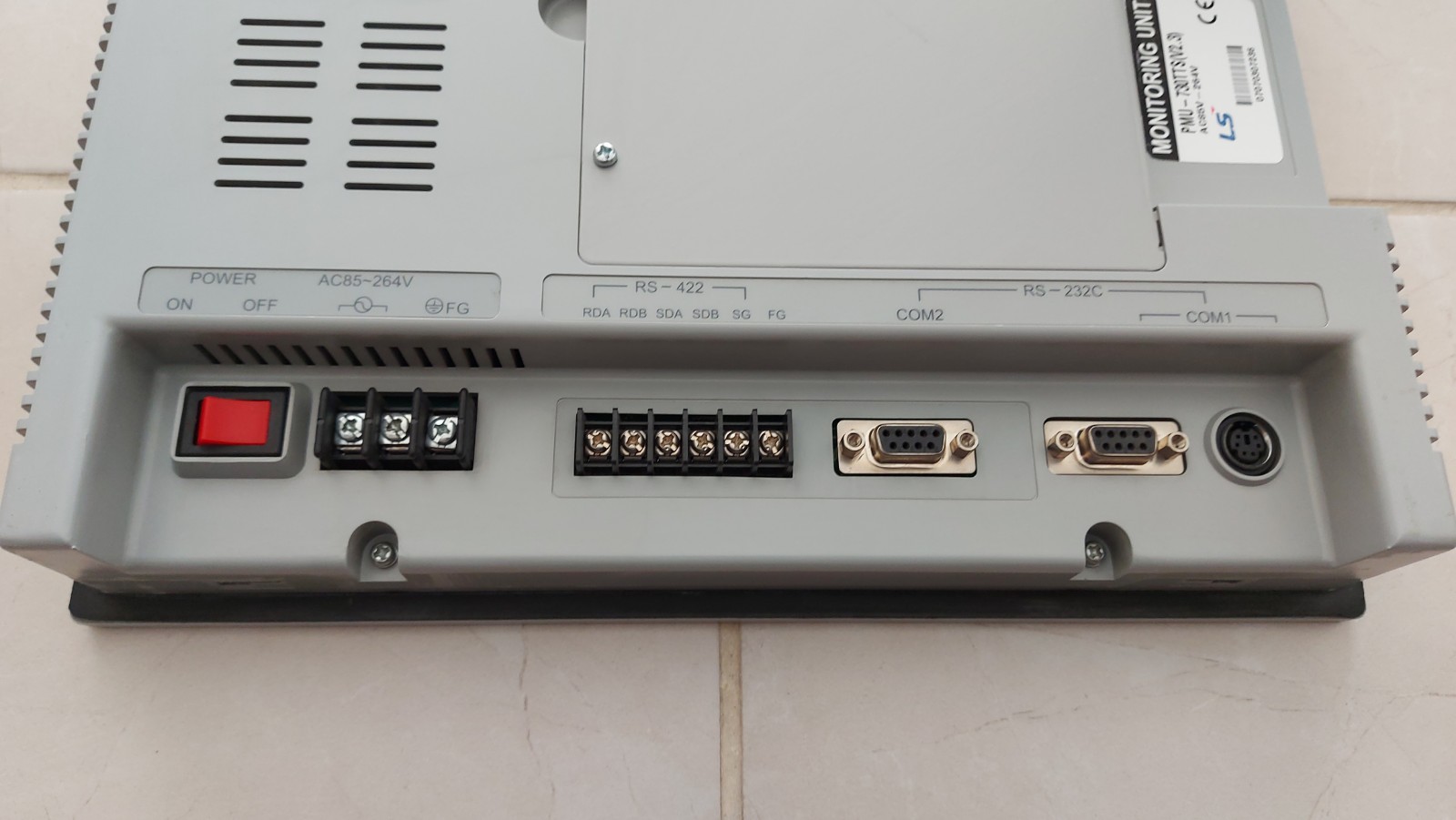

PMU-730TTS üzerinde RS-232C ve RS-422 seri haberleşme bağlantıları bulunmaktadır. Ayrıca ürünün dahili printer portu vardır. PMU-730 serisi için F-net ve R-net haberleşme modülleri de opsiyonel olarak sunulmuştur.

Bu haberleşme yapısı, HMI panelinin PLC ve farklı otomasyon ekipmanlarıyla iletişim kurularak makine verilerinin ekranda görüntülenmesine olanak sağlar.

Data Logging ve Recipe Fonksiyonları

PMU-730TTS'nin data logging özelliği, proses sırasında elde edilen belirli verilerin takip edilmesine yardımcı olur. Recipe fonksiyonu ise farklı ürün veya üretim koşullarına ait parametre setlerinin yönetilmesi gereken makinelerde kullanılabilir. PMU serisi dokümanlarında bu iki fonksiyon PMU-730TTS için desteklenen özellikler arasında gösterilmektedir.

Bu özellikler özellikle reçeteli üretim yapan makinelerde operatör işlemlerinin daha düzenli yürütülmesine yardımcı olabilir.

PMU-730TTS Kullanım Alanları

LS PMU-730TTS, farklı endüstriyel otomasyon uygulamalarında operatör paneli olarak kullanılabilir. Başlıca kullanım alanları arasında:

• Makine otomasyonu
• Üretim hatları
• Paketleme makineleri
• Konveyör sistemleri
• Proses kontrol uygulamaları
• PLC tabanlı otomasyon sistemleri
• Tekstil makineleri
• Ambalaj makineleri
• Endüstriyel kontrol panoları
• Veri izleme ve operatör kontrol sistemleri

bulunur.

PMU-730TTS'nin 295 × 229 mm panel kesim ölçüsü, mevcut bir makinedeki HMI yenileme çalışmalarında da önemli bir kriterdir. Eski panelin değiştirilmesi planlanıyorsa yalnızca ekran boyutunun değil, panel kesim ölçüsünün ve elektriksel bağlantıların da karşılaştırılması gerekir.

PMU-730TTS Yedek Parça ve Değişim

PMU-730TTS, eski nesil PMU serisi HMI panellerinden biridir ve günümüzde özellikle mevcut otomasyon sistemlerinin bakım, onarım ve yedek parça ihtiyaçlarında karşımıza çıkmaktadır. Ürün için çeşitli kaynaklarda eski nesil model ve alternatif ürün bilgileri bulunmaktadır.

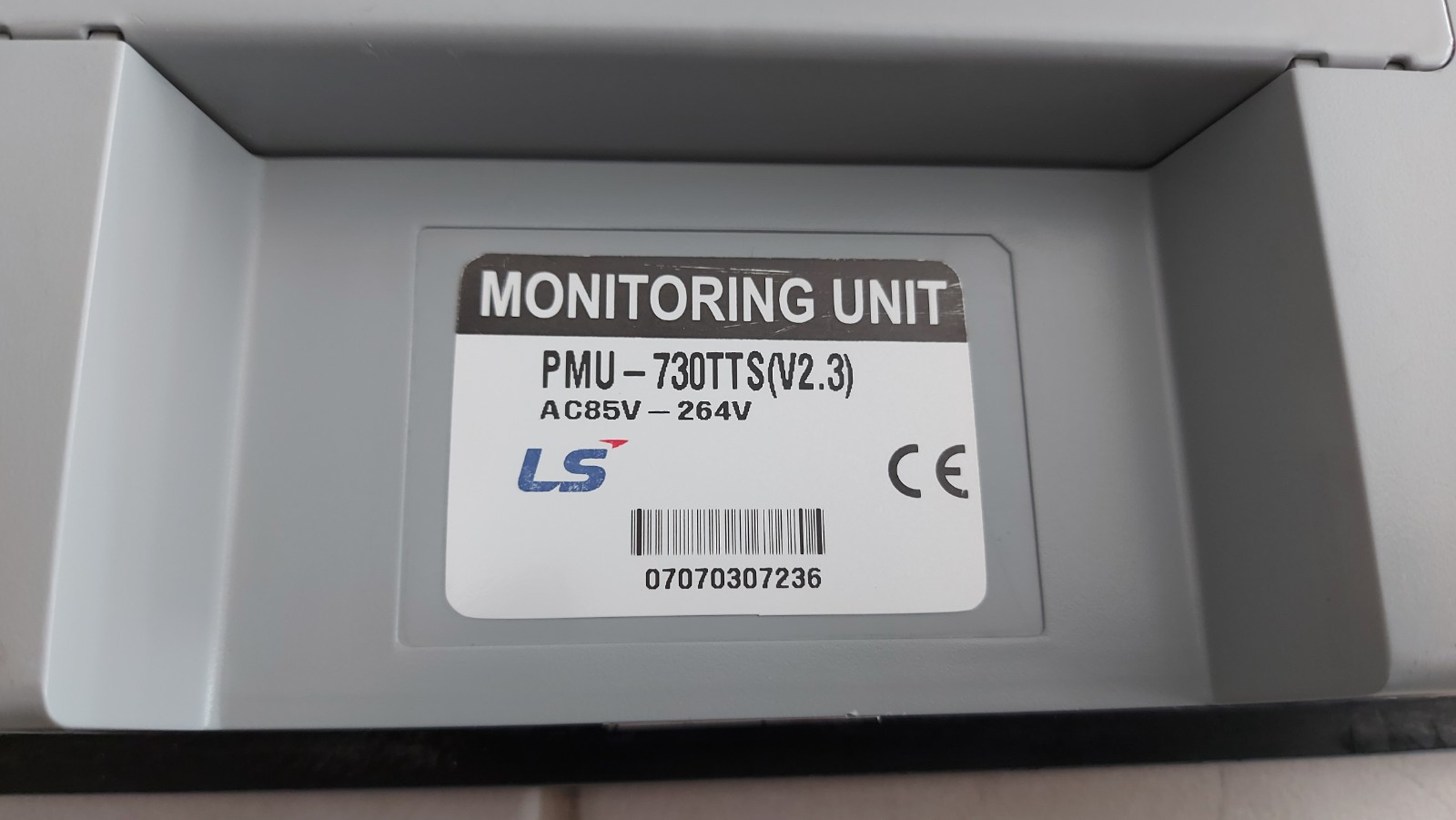

Mevcut bir PMU-730TTS'nin değiştirilmesi gerektiğinde ürün kodunun tamamının, besleme tipinin, haberleşme bağlantılarının, ekran çözünürlüğünün ve panel kesim ölçüsünün kontrol edilmesi önemlidir. Özellikle PMU-730TTS ile PMU-730TTS/DC birbirinden ayrılmalıdır; TTS modeli AC beslemeli iken /DC modeli 21–28 V DC besleme için tasarlanmıştır.

PMU-730TTS, 10,4 inç renkli TFT ekranı, 800 × 600 çözünürlüğü, 4 MB ekran hafızası, dokunmatik kontrolü ve seri haberleşme özellikleriyle endüstriyel makinelerde operatör kontrolü ve proses izleme için kullanılan bir HMI panelidir. Mevcut otomasyon sistemlerinde yedek parça olarak değerlendirilirken ürün kodu ve besleme tipinin doğru şekilde eşleştirilmesi gerekir.
