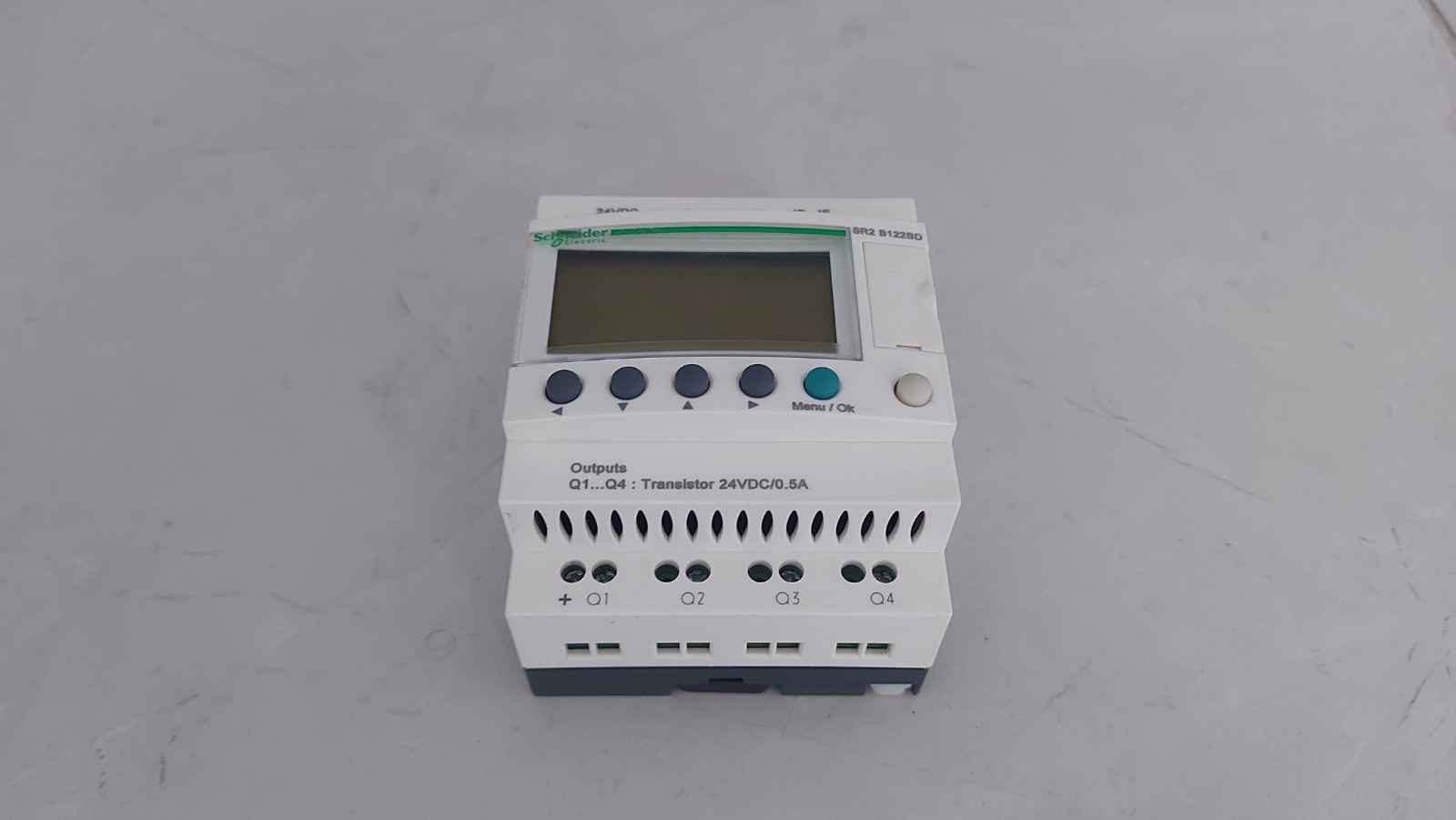

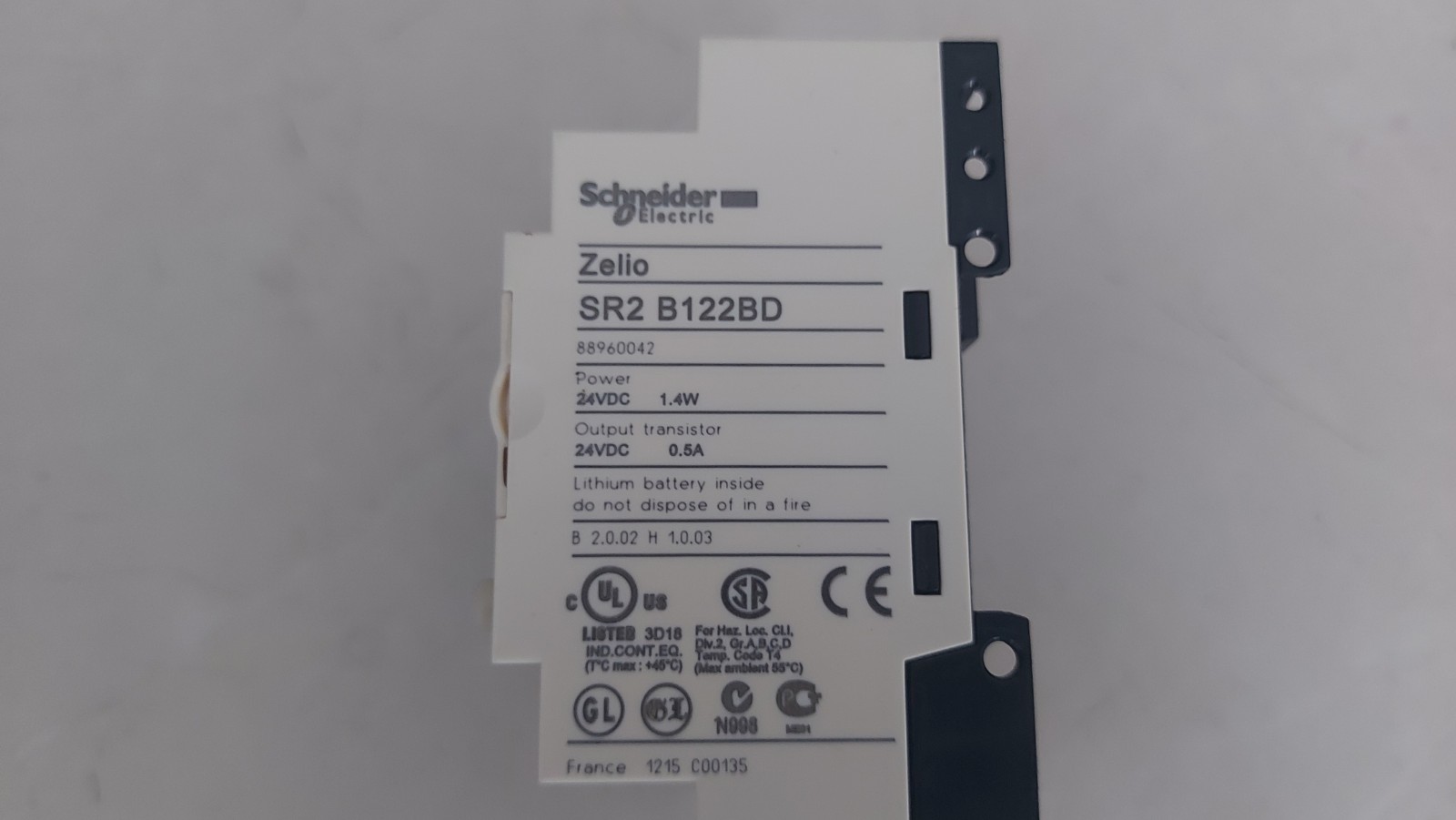

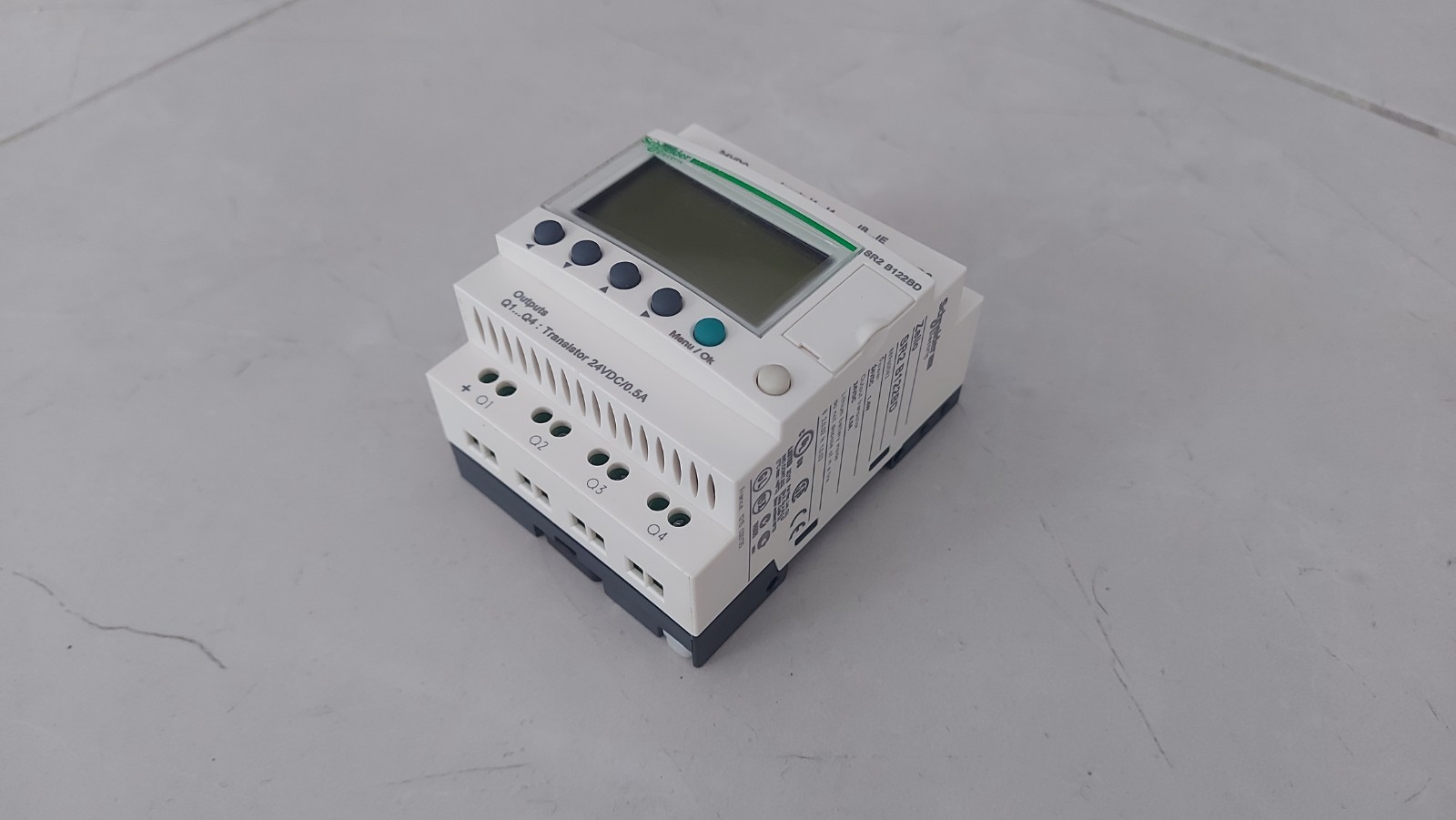

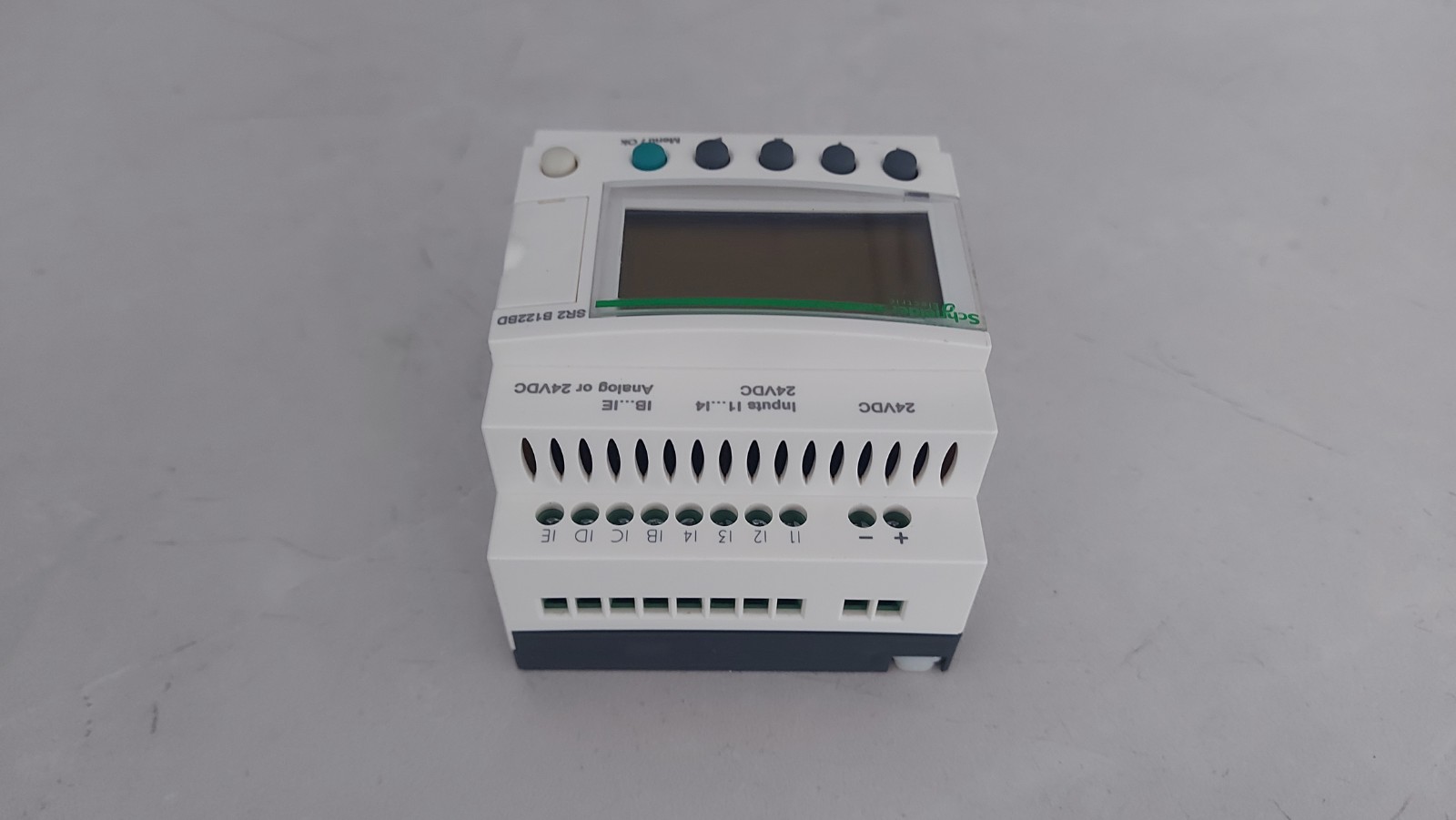

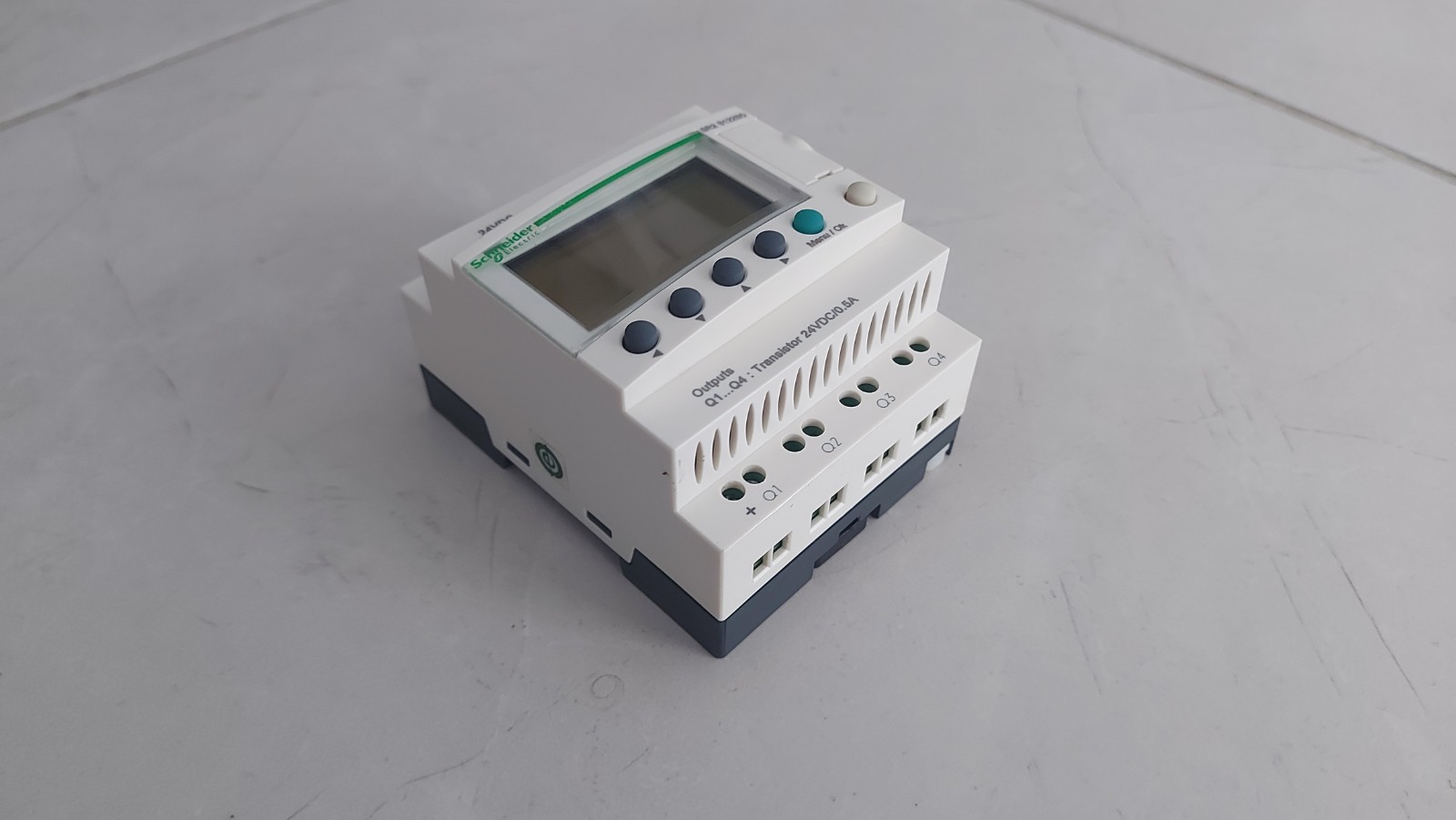

SCHNEİDER SR2B122BD SR2 B122BD ZELİO 88960042
Ürün serisi | Zelio Logic |
---|---|
Ürün ya da bileşen tipi | Kompakt akıllı röle |
Tamamlayıcı
yerel ekran | Ile |
---|---|
kontrol şeması satır sayısı | 0…240ile ladder programlama 0…500ile FBD programlama |
döngü süresi | 6…90 ms |
yedekleme süresi | 10 yıl -de 25 °C |
saat sapması | 12 dk/yıl -de 0…55 °C 6 sn/ay -de 25 °C |
kontroller | Her güç verildiğinde program belleği |
[Us] nominal besleme gerilimi | 24 V DC |
besleme gerilimi limitleri | 19,2…30 V |
maximum supply current | 100 mA (uzatma olmadan) |
W cinsinden güç dağılımı | 3 W uzatma olmadan |
ters polarite koruması | Ile |
Dijital giriş sayısı | 8 'e uygunEN/IEC 61131-2 tip 1 |
Dijital giriş tipi | Dirençli |
Dijital giriş gerilimi | 24 V DC |
Dijital giriş akımı | 4 mA |
sayım frekansı | 1 kHz için Dijital giriş |
gerilim durumu 1 garantili | >= 15 V için I1...IA ve IH...IR Dijital giriş devresi >= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
gerilim durumu 0 garantili | <= 5 V için I1...IA ve IH...IR Dijital giriş devresi <= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
current state 1 guaranteed | >= 1.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG) >= 2.2 mA (I1...IA ve IH...IR Dijital giriş devresi) |
current state 0 guaranteed | <= 0.75 mA (I1...IA ve IH...IR Dijital giriş devresi) |
giriş uyumluluğu | 3 telli yakınlık sensörleri PNP için Dijital giriş |
analog giriş sayısı | 4 |
analog giriş tipi | Ortak mod |
analog giriş aralığı | 0...24 V 0...10 V |
sıcaklık prob tipi | NTC 10k -de 25 °C NTC 1000k -de 25 °C KTY81 210/220/221/222/250 Pt 500 |
maksimum izin verilebilir gerilim | 30 V için analog giriş devresi |
analog giriş çözünürlüğü | 8 bit |
LSB değeri | 39 mV için analog giriş devresi |
dönüşüm süresi | Akıllı röle döngü süresi için analog giriş devresi |
dönüşüm hatası | +/- 5 % -de 25 °C için analog giriş devresi +/- % 6,2 -de 55 °C için analog giriş devresi |
tekrarlama doğruluğu | +/- 2 % -de 55 °C için analog giriş devresi |
çalışma mesafesi | 10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresi |
giriş empedansı | 12 kOhm için analog giriş devreleri olarak kullanılmış IB...IG 12 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG 7,4 kOhm için I1...IA ve IH...IR Dijital giriş devresi |
çıkışların sayısı | 4 transistör |
çıkış gerilimi | 24 V transistör çıkışı |
çıkış gerilimi limitleri | 19,2...30 V DC (transistör çıkışı) |
yük akımı | 0,5…0,625 A transistör çıkışı |
[Ures] rezidüel gerilim | 2 V 1 durumunda transistör çıkışı |
aşırı yük koruması | Ile asiri yük korumasi için transistör çıkışı |
kısa devre koruması | Ile transistör çıkışı |
aşırı gerilim koruması | Ile asiri gerilim korumasi için transistör çıkışı |
saat | Ile |
yanıt süresi | <= 1 ms (durum 0'dan durum 1'e) için transistör çıkışı <= 1 ms (durum 1'den durum 0'a) için transistör çıkışı |
bağlantılar - terminaller | Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu |
sıkma torku | 0,5 N.m |
aşırı gerilim kategorisi | III 'e uygunEN/IEC 60664-1 |
Ürün ağırlığı | 0,22 kg |
Ortam
mikro kırılmalara bağışıklık | 1 ms |
---|---|
Ürün sertifikaları | C-Tick UL GL CSA GOST |
Standartlar | EN/IEC 60068-2-6 Fc EN/IEC 61000-4-12 EN/IEC 60068-2-27 Ea EN/IEC 61000-4-6 seviye 3 EN/IEC 61000-4-4 seviye 3 EN/IEC 61000-4-5 EN/IEC 61000-4-11 EN/IEC 61000-4-3 EN/IEC 61000-4-2 seviye 3 |
IP koruma derecesi | IP20 'e uygunIEC 60529 (terminal bloğu) IP40 'e uygunIEC 60529 (ön panel) |
çevresel özellik | EMC yönergesi 'e uygunEN/IEC 61000-6-2 EMC yönergesi 'e uygunEN/IEC 61000-6-3 EMC yönergesi 'e uygunEN/IEC 61000-6-4 EMC yönergesi 'e uygunEN/IEC 61131-2 bölge B Düşük gerilim yönergesi 'e uygunEN/IEC 61131-2 |
kesinti yayılmalı/iletimli | Sınıf B 'e uygunEN 55022-11 grup 1 |
kirletme derecesi | 2 'e uygunEN/IEC 61131-2 |
çalışma için ortam hava sıcaklığı | -20…40 °C havalandırılmamış muhafazada 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 -20…55 °C 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 |
